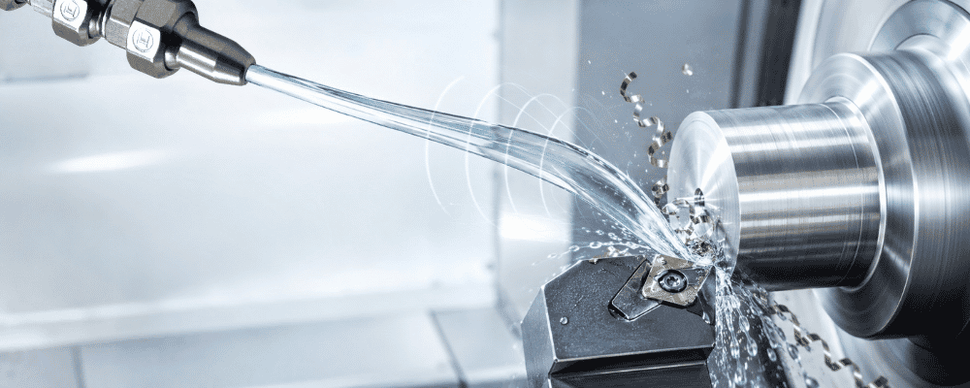

Kühlmittelstrahl beim Drehen richtig ausrichten

Warum die Ausrichtung des Kühlmittelstrahls entscheidend ist

In vielen Drehprozessen steht ausreichend Kühlschmierstoff zur Verfügung. Die Pumpe liefert genügend Förderleistung, die Maschine arbeitet zuverlässig und hochwertige Werkzeuge sind im Einsatz. Trotzdem treten Probleme auf:

lange Bandspäne
kurze Werkzeugstandzeiten
hohe Temperaturen
schlechte Oberflächenqualität
instabile Prozesse

Oft liegt die Ursache nicht in der Kühlmittelmenge, sondern in der Ausrichtung des Kühlmittelstrahls. Der Kühlschmierstoff kann seine Wirkung nur dort entfalten, wo die Belastung entsteht: direkt an der Schneidkante und in der Spanbildungszone. Wird der Kühlmittelstrahl falsch positioniert, verpufft ein großer Teil der verfügbaren Kühlleistung wirkungslos.

Welche Aufgaben erfüllt der Kühlmittelstrahl?
Ein richtig ausgerichteter Kühlmittelstrahl übernimmt mehrere Funktionen gleichzeitig.

Kühlung
Die entstehende Wärme wird direkt an der Schneidkante abgeführt.

Schmierung
Die Reibung zwischen Werkzeug, Span und Werkstück wird reduziert.

Spanbruch
Der Kühlmittelstrahl beeinflusst die Spanbildung und unterstützt einen kontrollierten Spanbruch.

Spantransport
Entstehende Späne werden aus dem Arbeitsbereich entfernt.

Prozessstabilität
Konstante Kühlbedingungen sorgen für reproduzierbare Ergebnisse.

Der häufigste Fehler in der Praxis

Viele Anwender achten darauf, dass das Werkzeug ausreichend mit Kühlschmierstoff benetzt wird. Entscheidend ist jedoch nicht, ob das Werkzeug nass wird.

Entscheidend ist:

Trifft der Kühlmittelstrahl die aktive Schneidkante?

In vielen Anwendungen trifft der Strahl:

den Werkzeughalter
den Werkzeugkörper
das Werkstück
den Span

aber nicht die eigentliche Schneidzone. Dadurch geht ein erheblicher Teil der möglichen Kühlwirkung verloren.

Wo sollte der Kühlmittelstrahl auftreffen?

Der optimale Auftreffpunkt befindet sich in der Spanbildungszone.

Dort entstehen:

hohe Temperaturen
hohe Reibungskräfte
Spanbildung
Werkzeugverschleiß

Der Kühlmittelstrahl sollte möglichst direkt auf diesen Bereich ausgerichtet werden. Je näher der Kühlschmierstoff an die Schneidkante gelangt, desto größer ist seine Wirkung.

Typische Fehler bei der Düsenpositionierung

Zu großer Abstand
Je weiter die Düse von der Schneidzone entfernt ist, desto stärker verliert der Strahl seine Präzision.

Folgen:

geringere Kühlwirkung
Streuverluste
schlechtere Spanbeeinflussung

Falscher Auftreffwinkel
Trifft der Strahl aus einem ungünstigen Winkel auf die Bearbeitungszone, erreicht er die Schneidkante oft nur teilweise.

Verstellte Düsen
Vibrationen, Werkzeugwechsel oder Wartungsarbeiten können dazu führen, dass sich die Position verändert. Oft geschieht dies unbemerkt. Die Folge sind schwankende Prozesse und wechselnde Ergebnisse.

Einfluss auf den Spanbruch

Beim Drehen ist der Spanbruch einer der wichtigsten Faktoren für die Prozesssicherheit.

Lange Bandspäne können:

Werkstücke beschädigen
Werkzeugverschleiß erhöhen
Maschinenstillstände verursachen

Ein gezielt ausgerichteter Kühlmittelstrahl kann die Spanform positiv beeinflussen. Besonders in Verbindung mit Hochdruckkühlung ergeben sich häufig deutliche Verbesserungen.

Einfluss auf die Werkzeugstandzeit

Die Temperatur in der Schneidzone gehört zu den wichtigsten Ursachen für Werkzeugverschleiß.

Erreicht der Kühlschmierstoff die Schneidkante direkt, werden:

Temperaturen reduziert
Reibung verringert
Verschleißmechanismen verlangsamt

Dies führt häufig zu längeren Werkzeugstandzeiten und geringeren Werkzeugkosten.

Einfluss auf die Oberflächenqualität
Eine unzureichende Kühlung kann sich direkt auf die Werkstückoberfläche auswirken.

Typische Probleme:

Riefen
Kratzer
Aufbauschneiden
Maßabweichungen

Durch eine optimierte Strahlführung lassen sich diese Risiken reduzieren.

Besonderheiten bei der Außenbearbeitung

Bei Außenbearbeitungen ist die Schneidzone meist gut zugänglich. Dennoch treten häufig Fehler auf.

Wichtige Punkte:

kurze Distanz zur Schneidkante
freie Strahlführung
stabile Positionierung

Der Kühlmittelstrahl sollte möglichst direkt auf die Spanbildungszone gerichtet werden.

Besonderheiten bei der Innenbearbeitung

Innenbearbeitungen stellen höhere Anforderungen an die Kühlmittelversorgung.

Typische Herausforderungen:

eingeschränkter Zugang
schwierige Spanabfuhr
hohe Temperaturen

Hier gewinnt die präzise Strahlführung zusätzlich an Bedeutung.

Kühlmittelstrahl und Hochdruckkühlung

Mit steigendem Druck wird die Ausrichtung immer wichtiger. Ein Hochdrucksystem kann nur dann seine Vorteile ausspielen, wenn der Strahl die Schneidzone tatsächlich erreicht.

Wichtige Faktoren:

präzise Positionierung
stabile Halterung
reproduzierbare Ausrichtung

Selbst hohe Drücke können eine falsche Düsenposition nicht kompensieren.

Anforderungen an moderne Kühlmittelsysteme

Damit die eingestellte Position dauerhaft erhalten bleibt, sollte das Kühlmittelsystem:

vibrationsfest sein
korrosionsbeständig sein
präzise einstellbar sein
hohen Drücken standhalten
reproduzierbare Einstellungen ermöglichen

Gerade bei Serienfertigung und automatisierten Anlagen ist dies entscheidend.

Praxisbeispiel

Ein Fertigungsbetrieb bearbeitete rostfreien Stahl in einer automatisierten Drehzelle.

Regelmäßig traten folgende Probleme auf:

lange Bandspäne
erhöhte Werkzeugkosten
Prozessunterbrechungen

Die Analyse ergab, dass der Kühlmittelstrahl knapp oberhalb der Schneidkante verlief.

Nach einer gezielten Korrektur der Düsenposition konnten folgende Verbesserungen erzielt werden:

besserer Spanbruch
längere Werkzeugstandzeiten
weniger Maschinenstillstände
höhere Prozesssicherheit

Checkliste: Kühlmittelstrahl richtig ausrichten

✓ Trifft der Kühlmittelstrahl die Schneidkante?
✓ Wird die Spanbildungszone direkt angeströmt?
✓ Bleibt die Düsenposition dauerhaft stabil?
✓ Ist die Düse möglichst nahe an der Bearbeitungszone?
✓ Werden Späne aktiv beeinflusst?
✓ Funktioniert der Spanbruch zuverlässig?
✓ Wird vorhandener Kühlmitteldruck optimal genutzt?

Häufig gestellte Fragen

Wo sollte der Kühlmittelstrahl auftreffen?
Idealerweise direkt auf die Schneidkante beziehungsweise die Spanbildungszone.

Warum reicht eine hohe Kühlmittelmenge allein nicht aus?
Weil die Kühlwirkung nur dort entsteht, wo der Kühlschmierstoff tatsächlich die Belastungszone erreicht.

Kann die Strahlführung den Spanbruch beeinflussen?
Ja. Eine gezielte Strahlführung kann die Spanbildung und den Spanbruch erheblich verbessern.

Warum verstellt sich die Düsenposition häufig?
Vibrationen, Werkzeugwechsel oder ungeeignete Halterungen gehören zu den häufigsten Ursachen.

Kostenlose Analyse Ihrer Kühlmittelstrahlführung
Sie möchten wissen, ob Ihr Kühlmittelstrahl optimal ausgerichtet ist?

Senden Sie uns Fotos oder Videos Ihrer Anwendung.

Unsere Spezialisten analysieren:

Düsenposition
Strahlführung
Spanbruch
Werkzeugverschleiß
Optimierungspotenziale

Sie erhalten konkrete Empfehlungen zur Verbesserung Ihrer Drehprozesse.

👉 Jetzt Anwendung kostenlos analysieren lassen

Fazit

Die Ausrichtung des Kühlmittelstrahls hat erheblichen Einfluss auf Spanbruch, Werkzeugstandzeit, Oberflächenqualität und Prozesssicherheit.

Bereits kleine Änderungen der Düsenposition können die Wirkung des Kühlschmierstoffs deutlich verbessern. Unternehmen, die ihre Strahlführung gezielt optimieren, schaffen die Grundlage für stabile, wirtschaftliche und reproduzierbare Drehprozesse.
